Aplicador de etiquetas PA7100

¿Disfrute de todas las ventajas del etiquetado totalmente eléctrico e imprima las etiquetas directamente usted mismo? El aplicador de impresión de etiquetas todo en uno PA7100 es seguro y flexible.

Nuestros socios para sistemas de impresión

Sato Logo
Zebra Logo K

Aplicador de impresión de etiquetas: etiquetado flexible y fiable

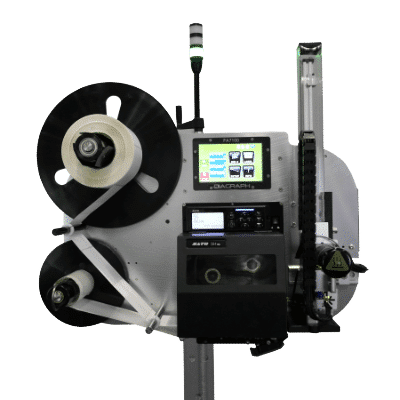

PA7100 - Impresión de etiquetas fiable y aplicación directa

El PA7100 es un aplicador de impresión de etiquetas que imprime y aplica etiquetas a su producto de forma fiable en una sola operación. Una amplia gama de aplicadores diferentes permite aplicar etiquetas en una cara, en dos caras o incluso en las esquinas. La PA7100 está totalmente controlada por servomotores eléctricos, lo que permite un etiquetado fiable y extremadamente preciso. Todos los ajustes se realizan a través del panel de control táctil integrado.

PA_7100 Etikettiersystem
Touch12 Mit Screenshot Frei

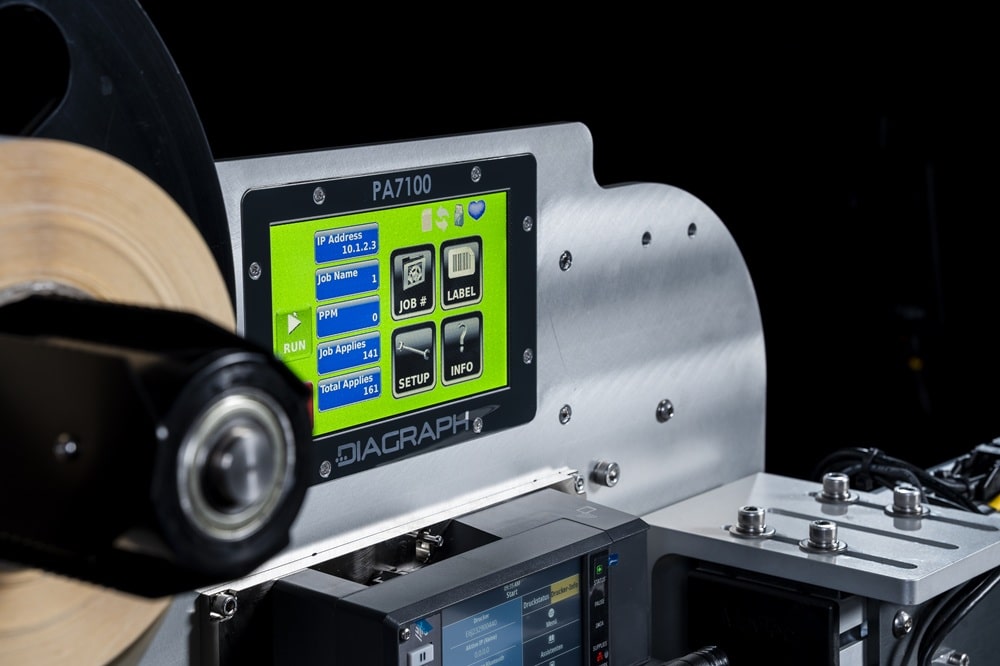

Una unidad de control, muchas posibilidades

Controle su sistema de impresión mediante el mando Touch12. Encontraremos una solución para su aplicación, ya sea con nuestro software operativo estándar o con una interfaz de usuario adaptada a sus necesidades. De este modo, la conexión de diferentes sistemas y funcionalidades de impresión se realiza con éxito. También se puede implementar la conexión de una base de datos o varias interfaces.

Consúltenos las posibilidades de su aplicación.

El brazo aplicador adecuado para cada aplicación

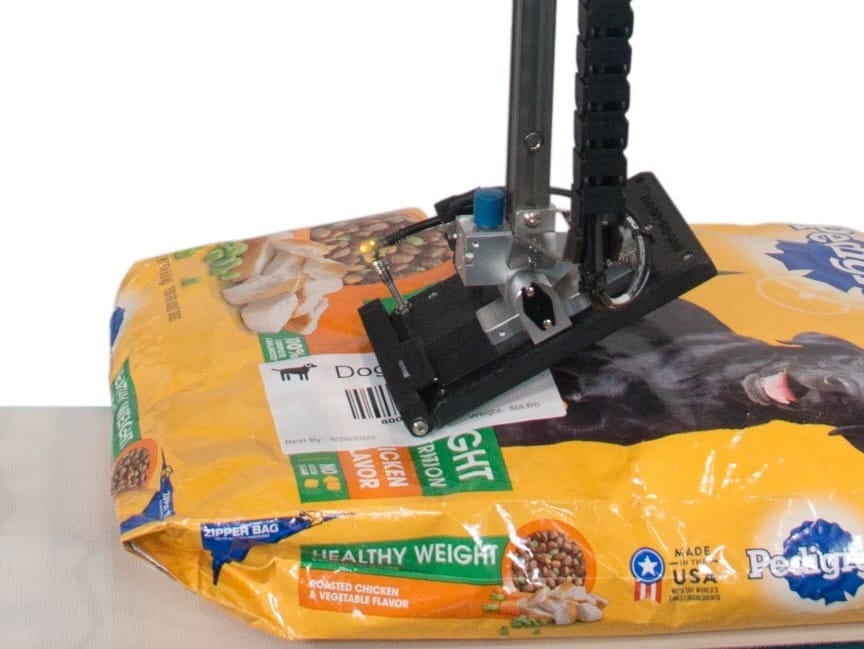

Aplicador - TAMP

El TAMP es el brazo aplicador estándar y se utiliza con mucha frecuencia. Puede utilizarse para aplicar etiquetas a una cara de un producto. Puede ser la parte superior, la inferior o una superficie lateral.

La etiqueta se aplica mediante un movimiento lineal. Dependiendo de su aplicación, ofrecemos el TAMP con diferentes carreras máximas entre 125 mm y 750 mm.

Con la ayuda de los sensores integrados, el TAMP puede detectar la superficie del producto y reaccionar automáticamente ante productos de distintos tamaños. Esto aumenta la flexibilidad y fiabilidad y reduce la complejidad.

El brazo dispensador está accionado por un servomotor. Esto permite altas velocidades de dosificación, un posicionamiento preciso y repetible y un ajuste sencillo mediante el panel de control táctil integrado.

Play Video
Play Video

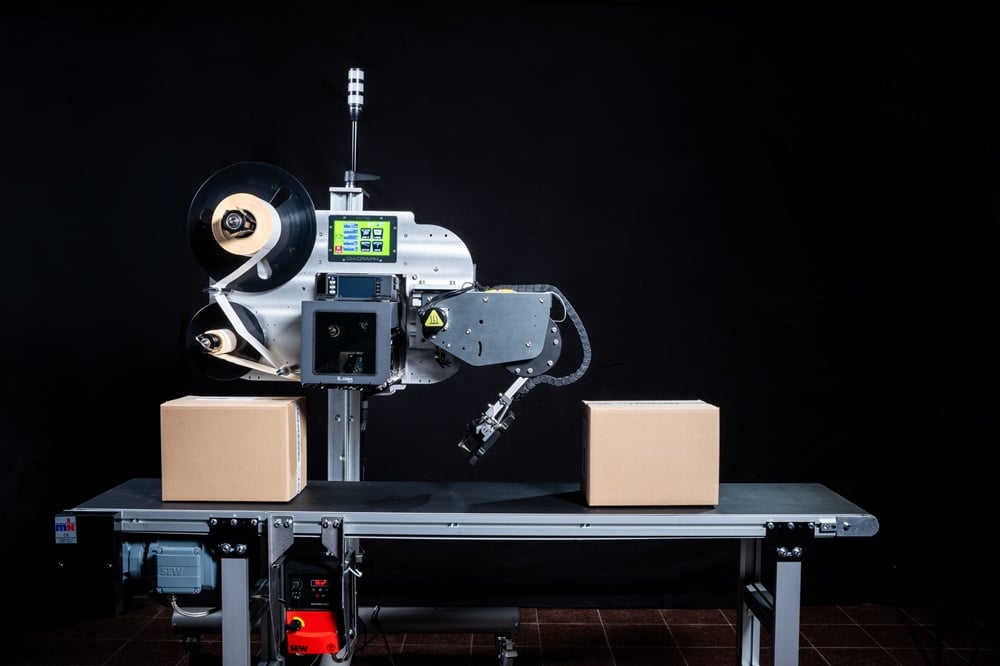

A dos caras - FASA

Este brazo aplicador, que aplica las etiquetas mediante un movimiento giratorio, permite aplicar una etiqueta en cualquier lado de un producto.

Además, se pueden aplicar dos etiquetas en dos caras distintas de un producto. Esto puede hacerse en la parte delantera y superior, por ejemplo, pero también son posibles otras combinaciones.

Este módulo también es ideal para aplicar etiquetas más largas en las esquinas.

El aplicador FASA está disponible con diferentes longitudes de brazo, con lo que se consiguen diferentes alcances y frecuencias de ciclo. El accionamiento mediante servomotores permite altas velocidades de dosificación y un posicionamiento preciso.

Sobre objetos irregulares o a alta velocidad- HST

La almohadilla móvil HST permite aplicar etiquetas en superficies irregulares. Las etiquetas se presionan con una cara de la almohadilla mediante un rodillo y se aplican al producto que pasa. Aquí, sólo el rodillo está en contacto con el producto, la inclinación de la almohadilla le permite compensar los desniveles.

El aplicador HAST se basa en el brazo dispensador TAMP. También dispensa las etiquetas mediante un movimiento lineal.

Play Video
Corner Wrap Website

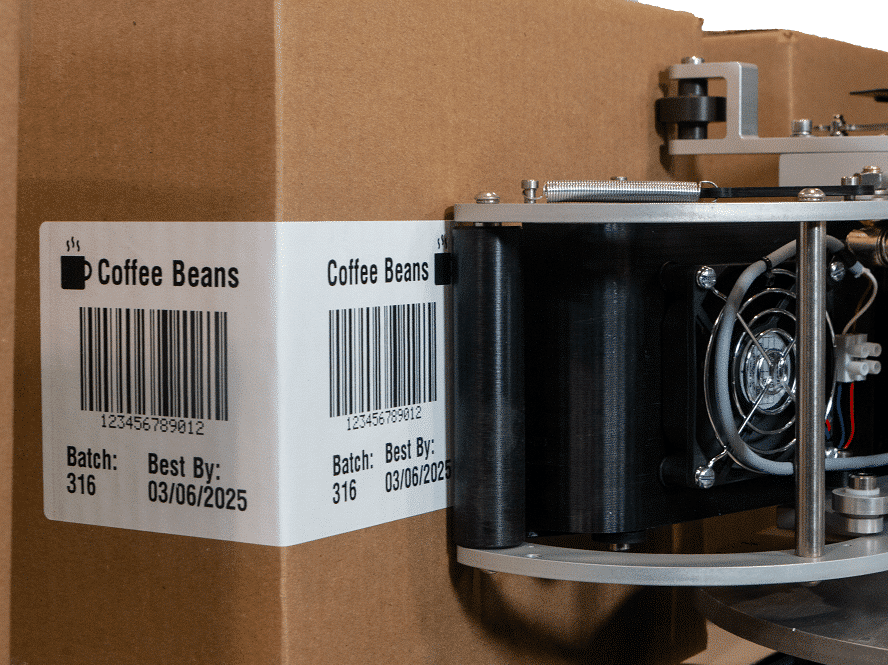

En la esquina - WASA

Si hay que aplicar una etiqueta en una esquina, el aplicador WASA es la solución.

La etiqueta se aplica mediante un aplicador puramente mecánico. El brazo WASA se coloca en la cinta transportadora de tal manera que los productos que pasan son impulsados contra él. La etiqueta se aplica al producto a través de la esquina mediante una fuerza de presión ajustable.

Sin contacto - BLOW

Para artículos especialmente sensibles a la presión, se recomienda el sistema de aplicación BLOW. Se trata de un sistema TAMP con la particularidad de que las etiquetas no se presionan, sino que se soplan sobre el producto desde una corta distancia con un chorro de aire.

tamp blow quadrat

Ventajas del producto

Dispensador de impresión de etiquetas - PA7100

Totalmente eléctrico

Los sensores controlan el proceso de donación

Posibilidad de etiquetas de distintos tamaños

Los ajustes pueden guardarse para diferentes productos

Varios aplicadores disponibles

Opción de módulo de impresión Sato o Zebra

Accionamiento mediante servomotores

Diferentes modos de impresión: desde impresión bajo demanda hasta alta velocidad

Ejemplos de aplicación PA7100

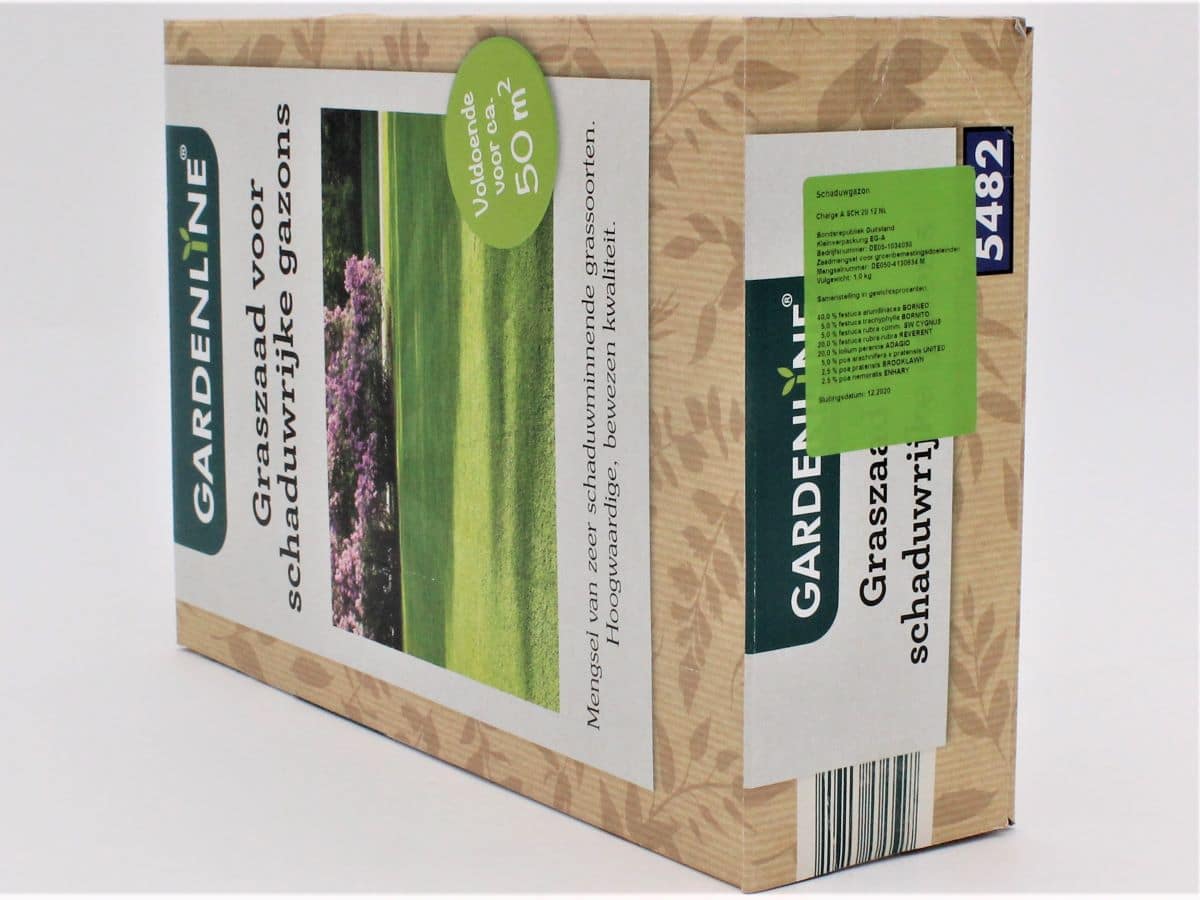

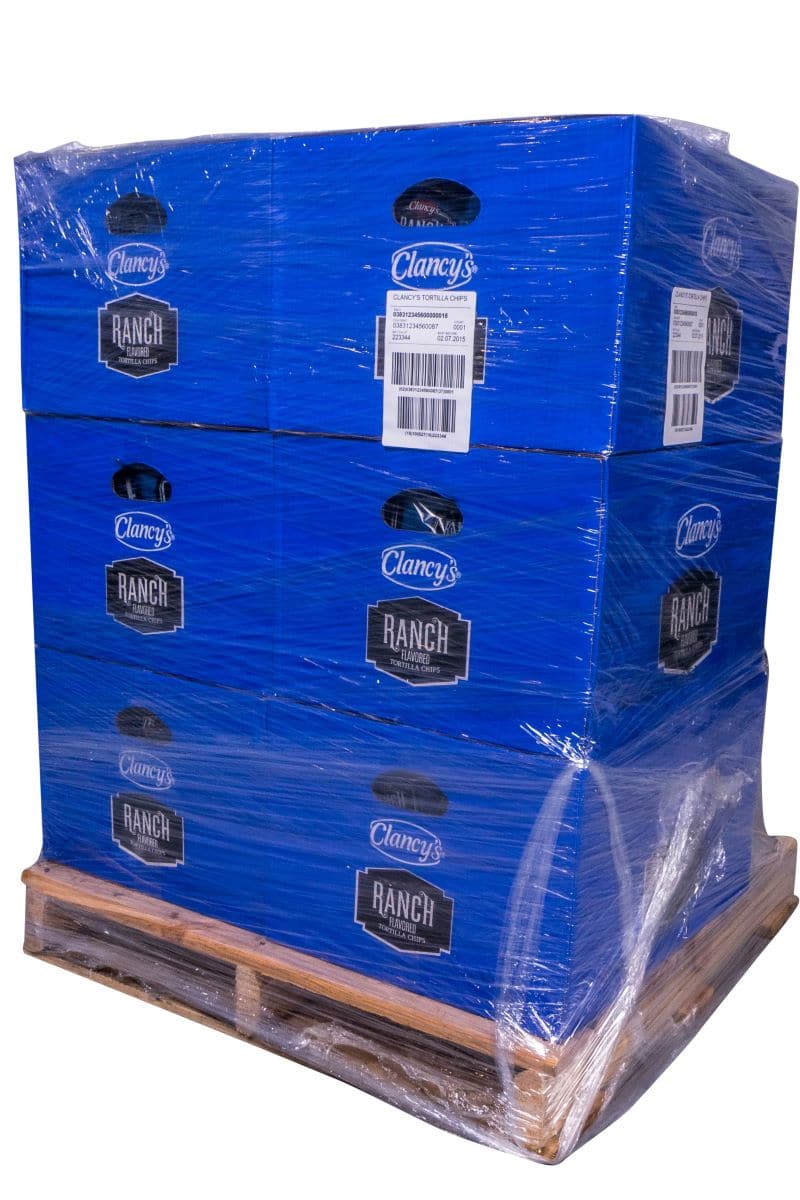

En la industria, los aplicadores de etiquetas se utilizan para etiquetar envases de productos, cajas de cartón e incluso para aplicar etiquetas a palés.

La opinión de nuestros clientes

freudenberger-logo-200

Para nosotros, ningún otro dispositivo fue cuestionado, estamos muy satisfechos con los dispensadores de impresión de etiquetas de Diagraph.

Dieter Dörken, Director del Departamento de Pequeños Envases, Feldsaaten Freudenberger, Krefeld

Posibles aplicaciones prácticas

Experiencias en el etiquetado de productos

Play Video

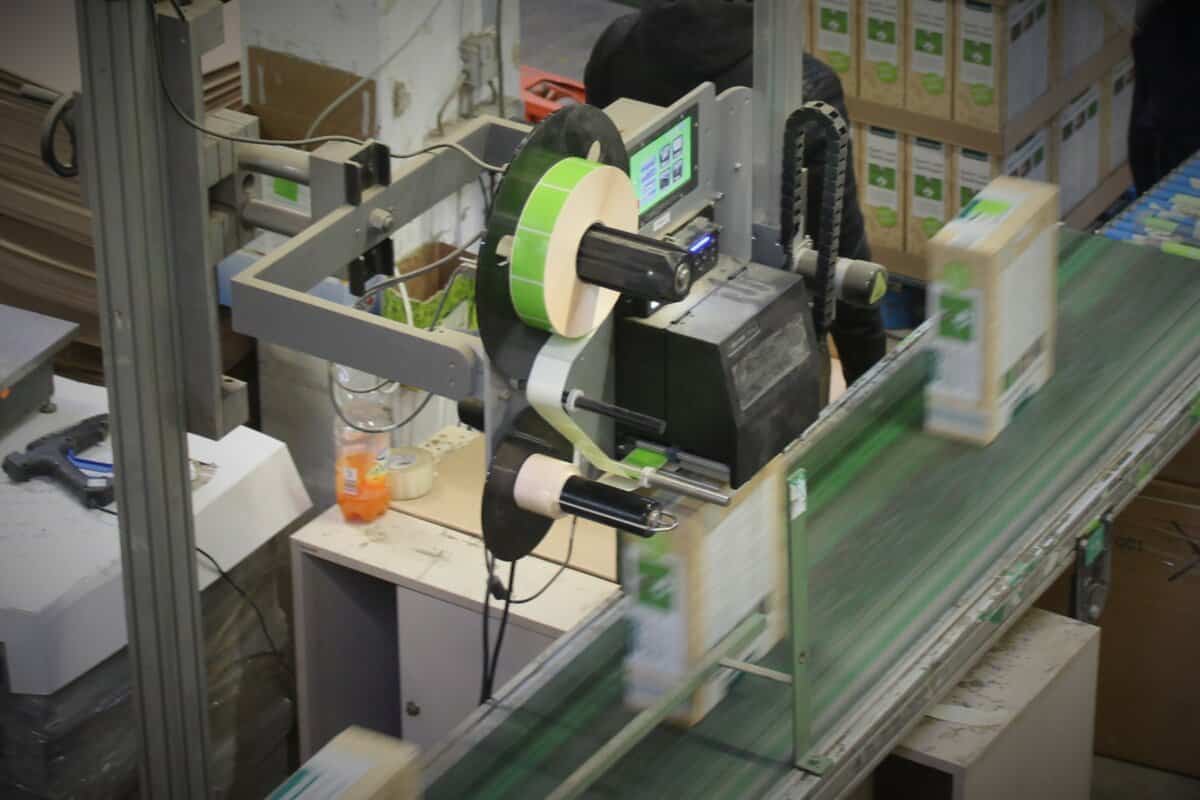

Impresión y aplicación de etiquetas en entornos polvorientos

Imprima y done etiquetas "justo a tiempo".

Los aplicadores de impresión de etiquetas PA7100 de Diagraph permiten imprimir y aplicar etiquetas en una sola operación y en la cantidad exacta. El enlace de datos con el sistema de gestión de mercancías evita errores de etiquetado.

Play Video

Las ventajas del aplicador de impresión de etiquetas PA7100

  • Puesta en marcha sencilla
  • Velocidades de reloj elevadas
  • Sensores para la supervisión de procesos
  • Etiquetado fiable
  • Bajos costes de explotación

Descargar estudio de caso gratuito

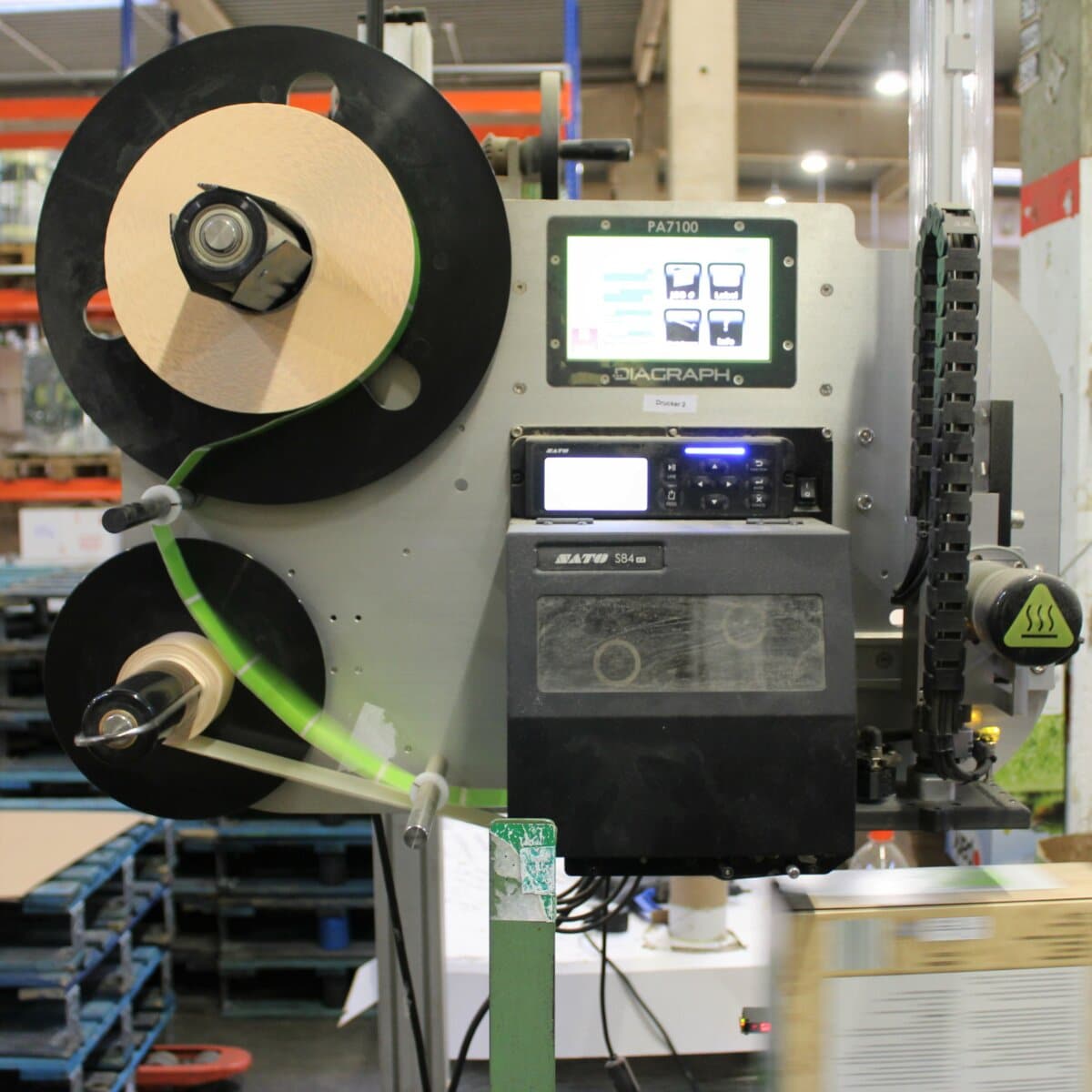

Esto es lo que convenció a Feldsaaten Freudenberger del dispensador de impresión de etiquetas PA7100

  • Los datos de impresión proceden directamente del sistema de gestión de mercancías
  • Posibilidad de cambio rápido de ubicación, ya que es puramente eléctrico sin aire comprimido
  • Adecuado para entornos polvorientos
Anwenderberichte-2021-06-16-14-00-Feldsaaten_Freudenberger-WEB_Seite_1

Preguntas frecuentes sobre sistemas de etiquetado

¿Tiene alguna otra pregunta? Encontrará más información aquí.

El PA7100 es un dispensador de impresión de etiquetas, las etiquetas se imprimen y aplican de forma totalmente automática a sus productos o envases. Al imprimir las etiquetas directamente en el sistema de dispensación, puede reaccionar con gran flexibilidad a las cantidades de producción, los cambios de producto y el etiquetado individual.

Las aplicaciones típicas son la aplicación de las etiquetas directamente en el envase del producto, en un envase secundario (cartón exterior) o el etiquetado de un palé.

Datos técnicos

Data Dispensador de impresión de etiquetas PA7100
Método de impresiónTransferencia térmica o impresión térmica directa
Sistema de impresiónSato oder Zebra
Velocidad de impresiónhasta 406 mm/s
Max. Velocidad de aplicación120PPM; 90m/min
Resolución de impresión203/305 dpi
Max. Área de impresión167 mm x 355 mm (ancho x largo)
Min. Dimensiones de la etiqueta26 mm x 13 mm (ancho x largo)
Max. Dimensiones de la etiqueta167 mm x 355 mm (ancho x largo)
Capacidad del rollo de etiquetas355 mm (diámetro exterior del rodillo), 76 mm (diámetro del núcleo)
Max. Longitud de la cinta600mm
Conexión a la red eléctrica100 -240 VAC; 47 – 63 Hz; 3 – 6A
Condiciones medioambientales5 – 40°; 15-85 % de humedad relativa; sin condensar
Dimensiones787 mm x 660 mm x 686 mm (ancho x alto x profundidad)
PesoDispensador de impresión de etiquetas de 55kg sin soporte
AplicadoresE-TAMP; E-FASA; WASA; BLOW; HAST
